100吨轮轴压装机

100吨卧式轮轴压装机是一种先进的液压机械设备，主要用于压装轴承、轴套的100吨卧式液压机设备，是目前先进的小型多功能液压压装机设备。

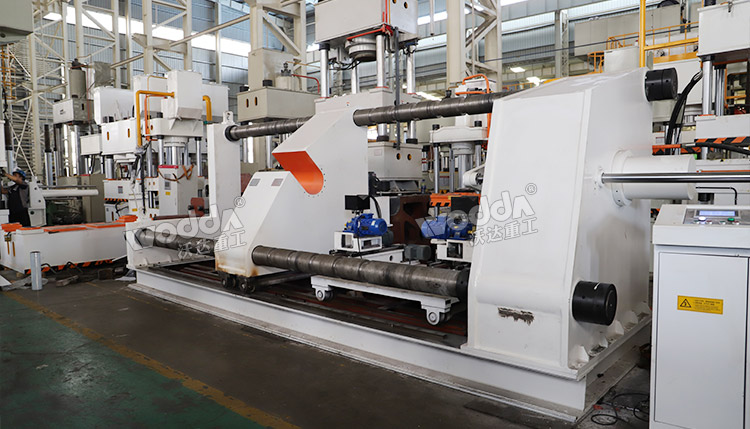

100吨卧式轮轴压装机

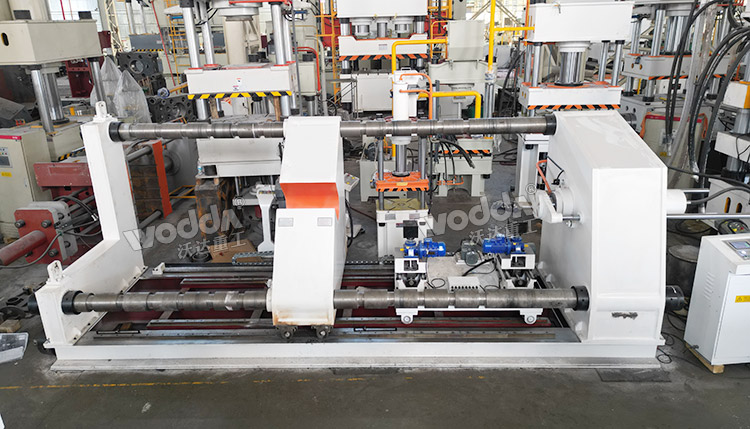

100吨轮轴压装机

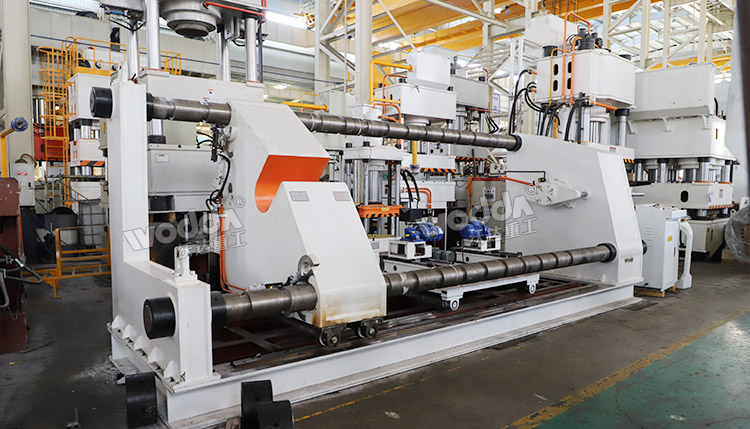

100吨卧式液压机

适用范围

100吨卧式轮轴压装液压机主要用于铁路机车、货车、客车等车辆的车轮与轮轴的过盈配合压入和拆卸，或用于汽车传动轴的总成压装，也可用于一般轮轴类零件的压装。本机床具有独立的动力系统和电气系统。采用按钮集中控制，可实现调整及半自动循环两种工作方式;也可采用手柄控制。压力和行程可在规定的范围内任意调整。压座可沿导轨移动，可以改变主缸活塞与压座的距离，以适应压装各种长度不同之工件。可移动中心架可以改变V型铁高度，以适应压装各种直径不同之工件。

结构组成

100吨卧式轮轴压装机由主机、泵站、电脑控制柜、输送小车、测量系统、卡块等构成。

1、主机采用卧式框架结构，由底座、立柱、上下连接横梁和压装液压缸装配而成，其中装配油缸由国内专业液压缸厂家生产，立柱采用表面镀硬鉻，长时间使用不会出现磨损。整体结构运行平稳，不会出现走歪或是顶柱子的现象。行走电机采用变频电机，保证中间横梁稳定行走。

2、泵站由液压阀、液压泵、电机、油箱、油管等组成，均由德国生产，保证了设备的使用寿命和长期无故障生产。

3、电气部分采用PLC控制系统，控制设备的启停和行走，电气元件均采用品牌原件，质量有保证。

4、自动输送小车完成车轴、轮对、制动盘上料到退卸工作位置的操作。

5、检测部分采用高精度位移传感器及先进的检测方式保证检测精度。测量系统自动检测车轮内侧距及制动盘内侧距，位移测量采用位移传感器或旋转编码器(具体在设计联络中确定)，准确自动实时测量出轮对及制动盘的内侧距，以及车轴的中心位置，并在压装过程中将这些尺寸实时显示在显示屏上。

6、卡块是在装配时才会使用，起到了固定中间横梁的作用，上下各一个。
